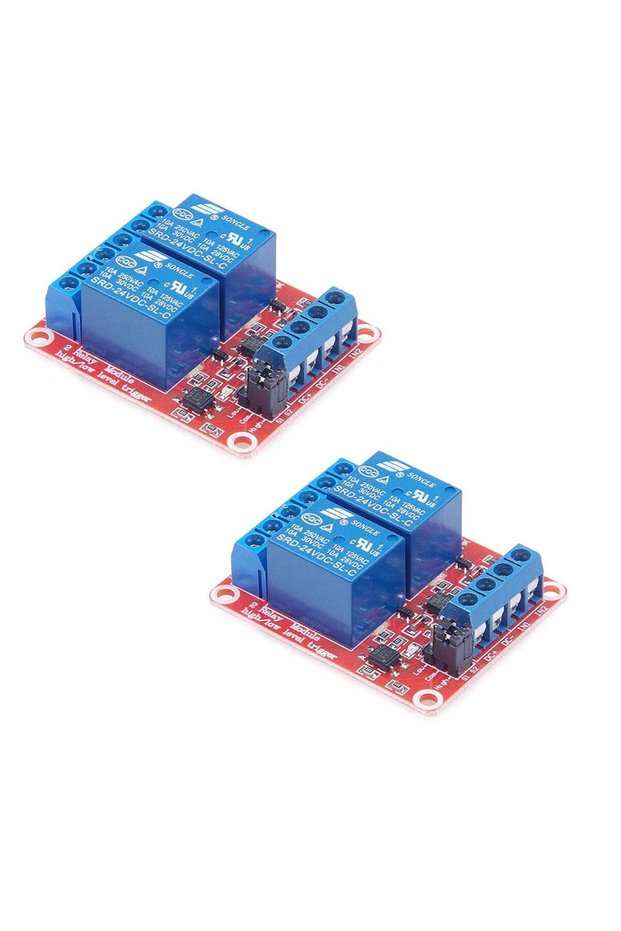

Generic قطعتان من وحدة الترحيل ذات القناتين بجهد 24 فولت تيار مستمر، مزودة بعازل بصري عالي الجودة، مع إمكانية التحكم في مستوى الإشارة العالي/المنخفض.

وصف المنتج

وحدة ترحيل ثنائية القناة بجهد 24 فولت مع عزل بصري، تدعم التشغيل بمستويات جهد عالية ومنخفضة. الوصف: 1.

تستخدم الوحدة مرحلًا عالي الجودة، وواجهات مفتوحة بشكل طبيعي. الحد الأقصى للحمل: تيار متردد 250 فولت/10 أمبير، تيار مستمر 30 فولت/10 أمبير. 2. باستخدام عزل SMD OPTOCOUPLER، قدرة تشغيل عالية، أداء مستقر؛ تيار الزناد 5 مللي أمبير؛ 3. جهد الوحدة هو 5 فولت، وتتوفر أيضًا 9، 12، و24 فولت. 4. يمكن ضبط الوحدة على مستوى تشغيل عالٍ أو منخفض باستخدام وصلة توصيل (جَمْپَر). 5 .

تصميم مقاوم للأعطال، حتى في حالة انقطاع خط التحكم، لن يعمل المرحل؛ 6. مؤشر الطاقة (أخضر)، ومؤشر حالة المرحل (أحمر). تصميم الواجهة سهل الاستخدام، ويمكن توصيل جميع الواجهات مباشرة عبر أسلاك التوصيل الطرفية، مما يجعل الأمر مريحًا للغاية.

أبعاد الوحدة: 50 مم × 41 مم × 18.5 مم (الطول × العرض × الارتفاع). يحتوي على أربعة فتحات لتركيب البراغي، قطر الفتحة 3.1 مم، الأبعاد 44.5 مم × 35.5 مم، المسافة بين الفتحات: 1. تيار مستمر +: مصدر طاقة موجب (الجهد المطلوب من المرحل، وهناك خيارات 5 فولت، 9 فولت، 12 فولت، و24 فولت). DC-: توصيل الطاقة السالبة 3. IN1: قناة إشارة واحدة لتفعيل النهاية، يمكنك ضبط مستوى عالٍ أو منخفض للتحكم في المرحل 3. IN2: إشارة ثنائية القناة لتشغيل الإشارة النهائية، يمكنك ضبط مستوى عالٍ أو منخفض للتحكم في مرحل الإخراج: 1. رقم 1: بعد توصيل واجهات المرحل المفتوحة عادةً، يتم توصيل المرحل قبل أن يصبح في حالة عدم التوصيل، ويتم توصيله قصريًا بـ COM1 و COM2. COM1: واجهة عامة لمرحل واحد 3. NC1: منفذ مرحل مغلق عادةً، يتم توصيل مرحل COM1 بالطرفين قبل وبعد التشغيل - فارغ 4. NO2: واجهة مرحل مفتوحة عادةً في الوضع الطبيعي، حيث يكون المرحل في حالة عدم التوصيل، ثم يتم توصيله مرة أخرى، ويحدث قصر في الدائرة بين COM2 و5. COM2: 2 وحدة ترحيل واجهة مشتركة 6. NC2: واجهة مرحل مغلقة عادةً ثنائية الاتجاه، حيث يتم توصيل الطرف الأمامي بالطرف COM2، ويتم تفعيل المرحل عند وجود إشارة عالية أو منخفضة. اختيار مستوى الإشارة (عالية أو منخفضة): 1. يمكن استخدام المفتاح S1 لتحديد مستوى الإشارة (عالية أو منخفضة) الذي يتم تفعيل المرحل به. 2. يمكن استخدام المفتاحين S1 و S2 لتحديد مستوى الإشارة (عالية أو منخفضة) الذي يتم تفعيل المرحل به. ؛ محتويات العبوة: وحدة ترحيل ذات قناتين بجهد 24 فولت تيار مستمر، مزودة بعازل ضوئي معزول، وتدعم التفعيل بمستويات جهد عالية ومنخفضة.
