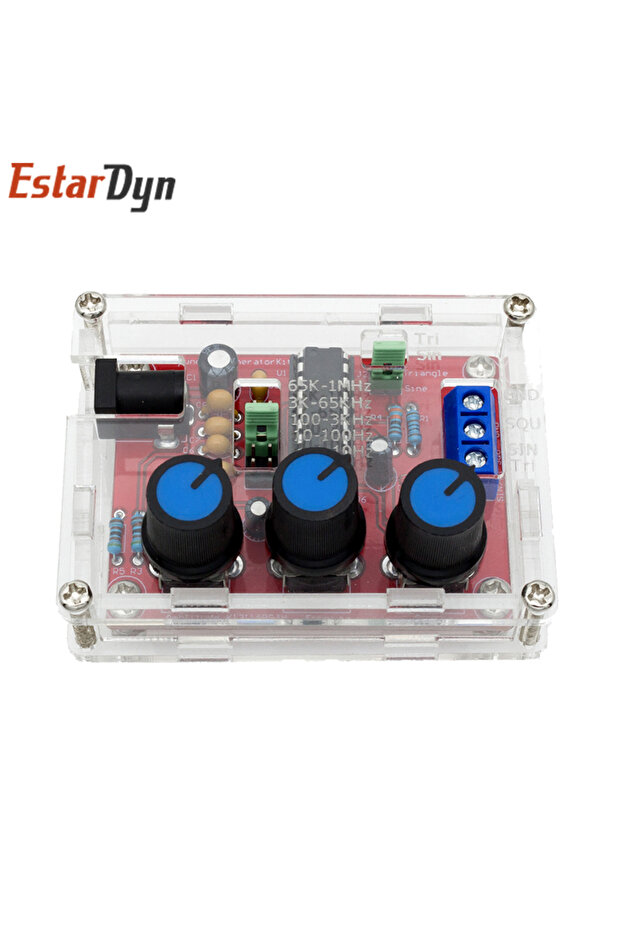

Choice وحدة ملحومة Estardyn XR2206 مولد إشارات وظيفية، خرج جيبي/مثلث/مربع، إشارة بتردد 1 هرتز - 1 ميجاهرتز
العروض المميزة
التزامات Trendyol
إرجاع المشتريات بسهولة مجاناً خلال 15 يوماً.
الميزات البارزة:
ميزات وحدة ملحومة Estardyn XR2206 مولد إشارات وظيفية، خرج جيبي/مثلث/مربع، إشارة بتردد 1 هرتز - 1 ميجاهرتز من Choice1
معلومات عن البائع
التعليقات على وحدة ملحومة Estardyn XR2206 مولد إشارات وظيفية، خرج جيبي/مثلث/مربع، إشارة بتردد 1 هرتز - 1 ميجاهرتز من Choice1
تفاصيل المنتج

معلومات إضافية
- يمكن طلب بحد أقصى عدد 10 وحدة (وحدات) من هذا المنتج. يحق لترينديول إلغاء الطلبات التي تزيد عن 10 وحدة (وحدات).
- يشمل سعر البيع على ترينديول بالفعل التكاليف المتعلقة بالتصدير.
- رقم الباركود: 3616295991368
ميزات وحدة ملحومة Estardyn XR2206 مولد إشارات وظيفية، خرج جيبي/مثلث/مربع، إشارة بتردد 1 هرتز - 1 ميجاهرتز من Choice1
معلومات عن السلامة
وصف المنتج
اللون: وحدة ملحومة
الميزات:
هذه هي جميع الأجزاء، وتحتاج إلى اللحام والتركيب الخاص بك.
مصدر الجهد: مدخل تيار مستمر 9-12 فولت
الأشكال الموجية: مربعة، جيبية ومثلثية
المقاومة: 600 أوم + 10%
التردد: 1 هرتز - 1 ميجاهرتز
موجة جيبية
السعة: 0 - 3 فولت عند إدخال 9 فولت تيار مستمر
التشويه: أقل من 1% (عند 1 كيلوهرتز)
المسطحية: +0.05 ديسيبل 1 هرتز - 100 كيلوهرتز
موجة مربعة
السعة: 8 فولت (بدون حمل) عند إدخال 9 فولت تيار مستمر
زمن الصعود: أقل من 50 نانوثانية (عند 1 كيلوهرتز)
وقت التراجع: أقل من 30 نانوثانية (عند 1 كيلوهرتز)
التماثل: أقل من 5% (عند 1 كيلوهرتز)
موجة مثلثية
السعة: 0 - 3 فولت عند إدخال 9 فولت تيار مستمر
الخطية: أقل من 1% (حتى 100 كيلوهرتز) 10 مللي أمبير
2. جدول معلمات مكون مولد الوظائف
3. فيما يتعلق بتركيب اللحام، اتبع الخطوات التالية:
1. يتم لحام المكونات على اللوحة الأمامية وفقًا لمبدأ "من الأدنى إلى الأعلى"، أي أن المكونات الأدنى يتم لحامها أولاً، مثل المكثف، المقاوم، الدايود، وغيرها.
2. لحام مقبس الدوائر المتكاملة، كتل التوصيل، وأخيرًا مقبس الطاقة، ومقياس الجهد القابل للتعديل.
3. استخدم كماشة قطع مائلة في الخلف لقص الدبابيس قصيرة قدر الإمكان.
4 خطوات لتصحيح الأخطاء:
1. بعد الانتهاء من اللحام على الدائرة المتكاملة (IC)، XR2206، انتبه إلى اتجاه الدائرة المتكاملة، حيث أن إدخالها قد يتسبب في تلف الشريحة!
2. تحقق من الدائرة المتكاملة (IC) للتأكد من مطابقتها، مثل مكافحة الأخطاء، وقم بالتصحيح في الوقت المناسب.
3. قم بإدخال مصدر الطاقة، مصدر الطاقة لمنفذ 5.5 * 2.1، القطبية الداخلية والخارجية سالبة. لجهد مصدر طاقة 9-12 فولت. قد لا يكون شكل الموجة مستقرًا لأكثر من 12 فولت.
5 استخدام الخطوة
1. قم بتوصيل غطاء القفز J1، تخرج أطراف SIN/TRI الزرقاء موجة جيبية (ملاحظة: يمكن إدخال J1 أو J2 فقط).
2. قم بتوصيل غطاء القفز J2، تخرج أطراف SIN/TRI الزرقاء موجة مثلثة (ملاحظة: لا يمكن إدخال J1 أو J2 إلا أحدهما فقط).
3. تخرج محطات SQU الزرقاء نبضات
4. AMP: ضبط سعة موجة جيبية وموجة مثلثية
5. دقيق: تعديل دقيق للتردد
6. خشن: تردد التعديل الخشن
