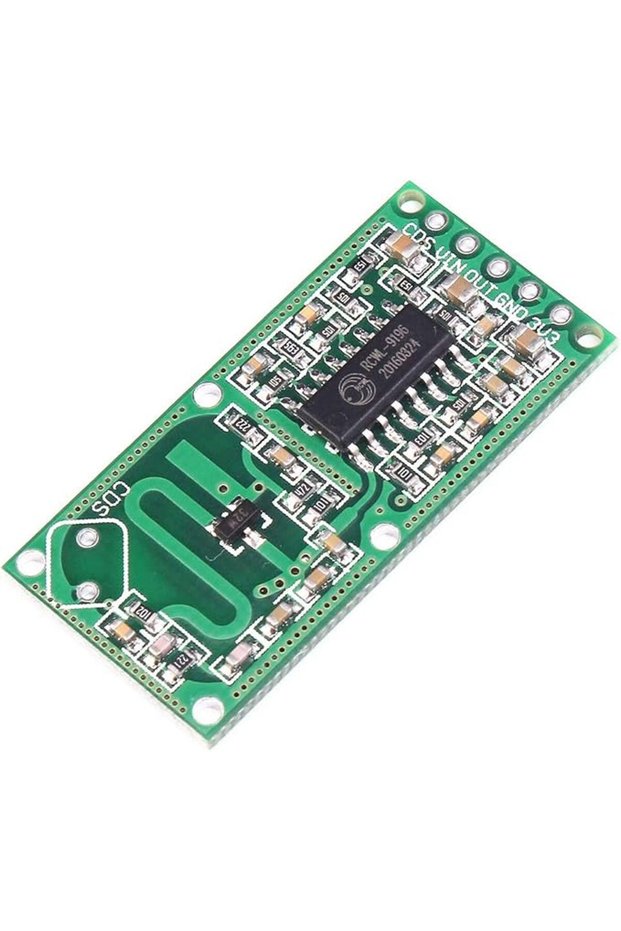

GENERAL وحدة استشعار كشف الحركة بتقنية رادار دوبلر الميكروويف RCWL-0516، لوحة استشعار للكشف عن جسم الإنسان، مدى 5-7 متر

وصف المنتج

RCWL-0516 هو وحدة استشعار حركة تعمل بتقنية رادار الموجات الدوبلر باستخدام الدائرة المتكاملة RCWL-9196، ويمكن استخدامها كبديل لمستشعر الحركة PIR مثل HC-SR501 أو HY-SRF05. بدلاً من استشعار التغيرات في الأشعة تحت الحمراء المنبعثة من شخص متحرك، يستخدم هذا المستشعر رادار دوبلر الميكروويف للكشف عن الأجسام المتحركة.

تم تجهيز وحدة مستشعر الحركة الرادارية الصغيرة هذه بـ RCWL-9196 IC بناءً على تقنية الحث بالموجات الدقيقة دوبلر. عند تفعيله، سيتحول دبوس الإخراج الخاص بالمشغل من (LOW) 0V إلى (HIGH) 3.3V لمدة تتراوح بين 2 إلى 3 ثوانٍ قبل أن يعود إلى حالته المنخفضة (LOW).

تبلغ مسافة الكشف القصوى 7 أمتار (~21 قدمًا) مع وقت تأخير وحساسية قابلين للتعديل.

لا يتأثر الكاشف ببيئته المحيطة، ويمكنه العمل من خلال الزجاج والعوائق الأخرى، مما يوفر أداءً أفضل من كاشفات الأشعة تحت الحمراء التقليدية (PIR). إنه مثالي لمفاتيح الإضاءة المزودة بمستشعر حركة للميكروويف المصنوعة يدويًا، وأنظمة الأمان، وألعاب المستشعرات البشرية، وغيرها. جانب المكونات في اللوحة هو الجانب الرئيسي للكشف ويجب أن يكون مواجهًا لمنطقة الكشف لتحقيق أقصى حساسية، ومع ذلك، فإنه سيقوم بالكشف أيضًا من الجانب الخلفي بحساسية أقل.

لا تضع أي أجسام معدنية على مسافة 1 سم من الهوائي.

المواصفات: جهد التشغيل: 4 فولت - 28 فولت، 5 فولت - 12 فولت موصى به، تيار التشغيل: 2. 8 مللي أمبير (نموذجي)؛ 3 مللي أمبير (كحد أقصى) أقصى مسافة كشف: ~7 متر قدرة الإرسال: 20 ميلي واط (نموذجي) 30 ميلي واط (كحد أقصى) مستوى التحكم في الإخراج المنخفض: 0 فولت مستوى التحكم في الإخراج المرتفع: 3 فولت 3V درجة حرارة التشغيل: -20~80 درجة مئوية درجة حرارة التخزين: -40~100 درجة مئوية الأبعاد: 35 مم × 17 مم × 3 مم محتويات العبوة: 1x وحدة مستشعر حركة رادار دوبلر ميكروويف RCWL-0516 موصلات رأس اللوحة تعليمات التشغيل المطبوعة RCWL-0516 هو وحدة مستشعر حركة رادار دوبلر ميكروويف تستخدم شريحة RCWL-9196، ويمكن استخدامها كبديل لمستشعر حركة PIR مثل HC-SR501 أو HY-SRF05. تستخدم رادار دوبلر ميكروويف للكشف عن الأجسام البشرية والأشياء المتحركة بدلاً من الكشف بالأشعة تحت الحمراء. حساسية عالية، مسافة استشعار تتراوح بين 5-7 أمتار.
